Openbox SF-50

Napísal Radovan M. 1 dňa 12 marec 2012 do kategórie Recenzie, Meracia technika, Príslušenstvo

Recenzia



Satelitný merací prístroj Openbox SF-50

Úvod
Nový model meracieho prístroja pre meranie satelitného signálu od firmy Openbox sa predáva pod značkou Openbox SF-50. Jedná sa o nástupcu predchádzajúcich modelov, s nižším indexovým číslom, avšak vo veľmi vylepšenej verzii.

Balenie
Prístroj je dodávaný vo veľmi úhľadnom balení v papierovej krabici s veľmi vkusnou potlačou, ktorý už na prvý pohľad radí obsah balenia k strednej triede medzi meracími prístrojmi. Vnútro krabice je veľmi dobre vyriešený, prístroj je veľmi starostlivo zabalený a oddelený od bohatého príslušenstva, ktoré je súčasťou dodávky.

krabice krabice vnitek

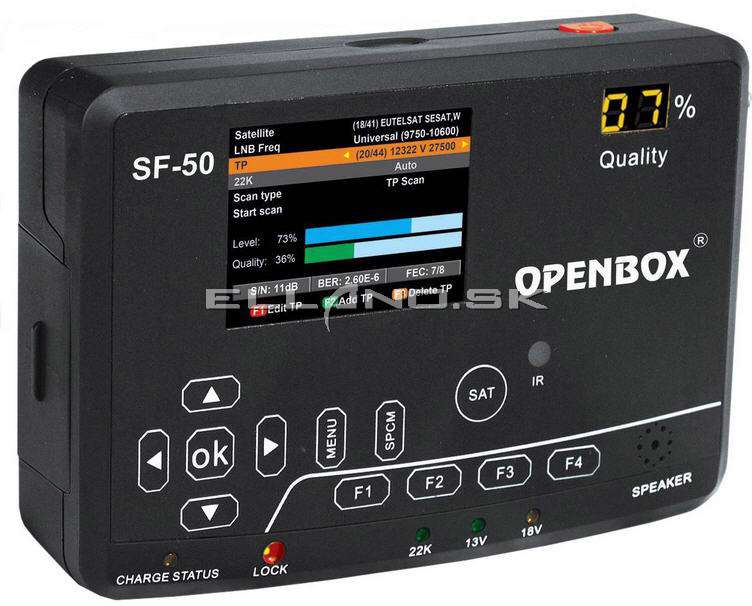

V balení sa nachádza prístoj:

openbox sf-50


A tiež bohaté príslušenstvo:

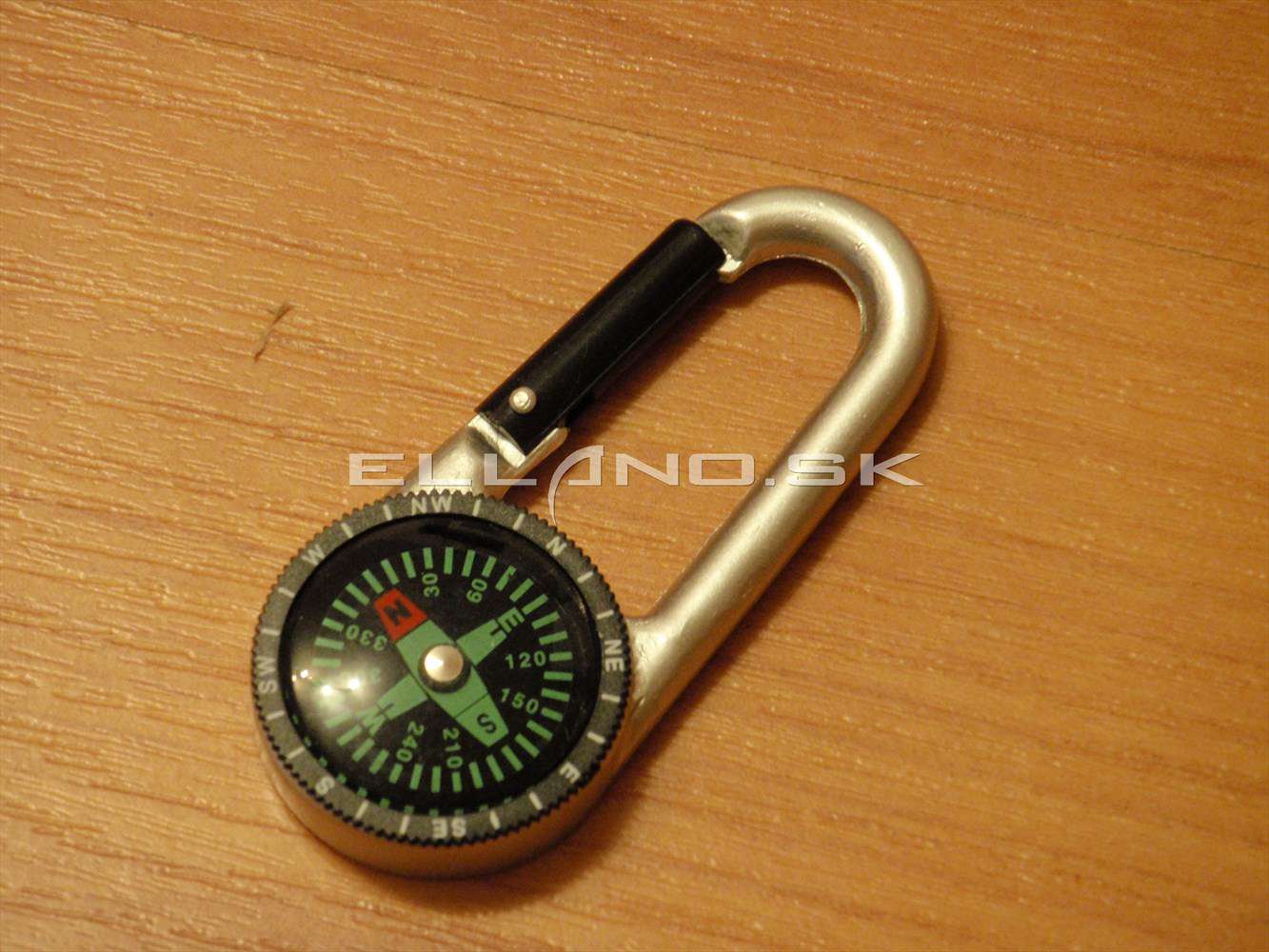

autonabjeka kompas

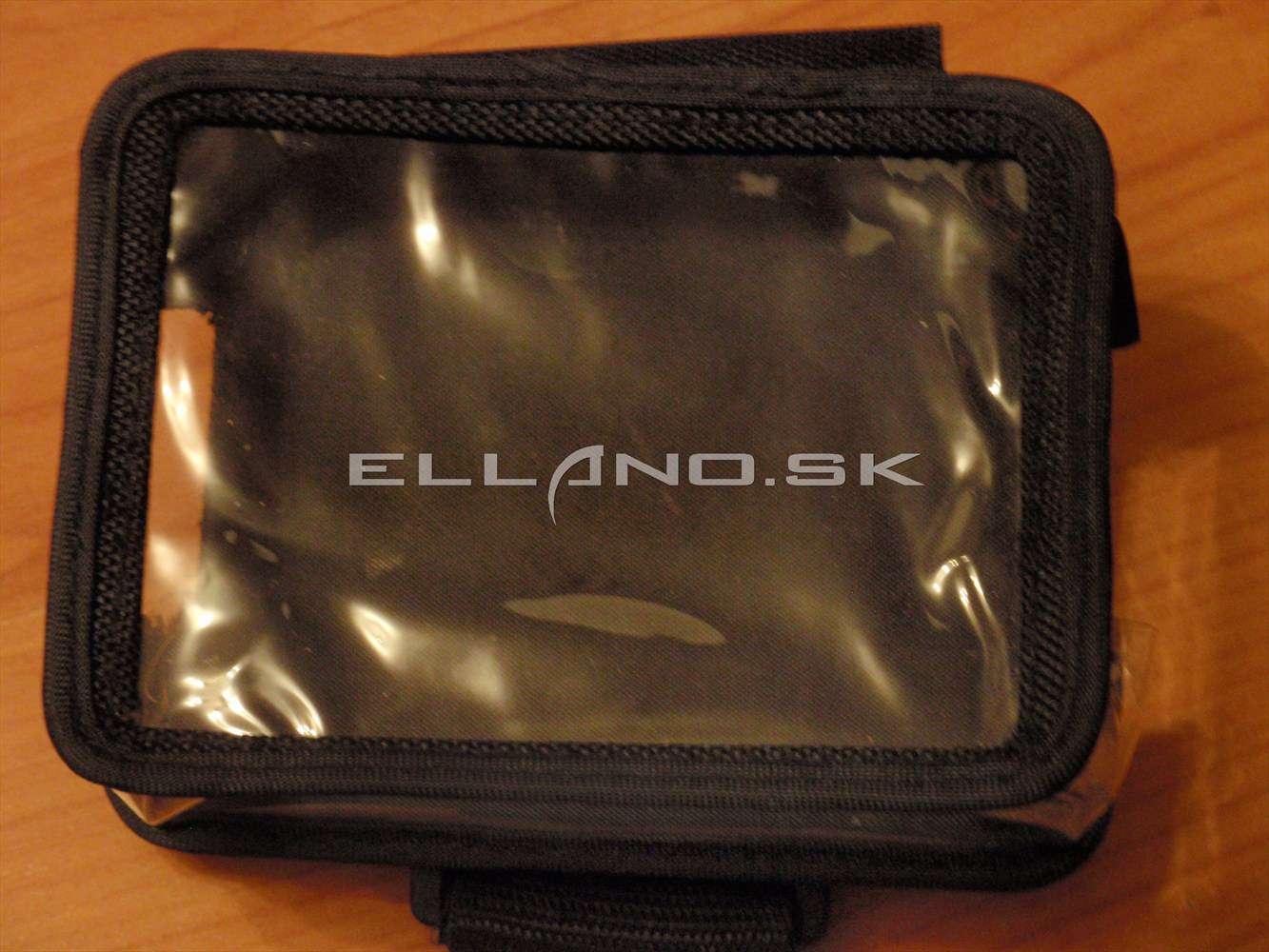

nabjeka na 230v ochran obal

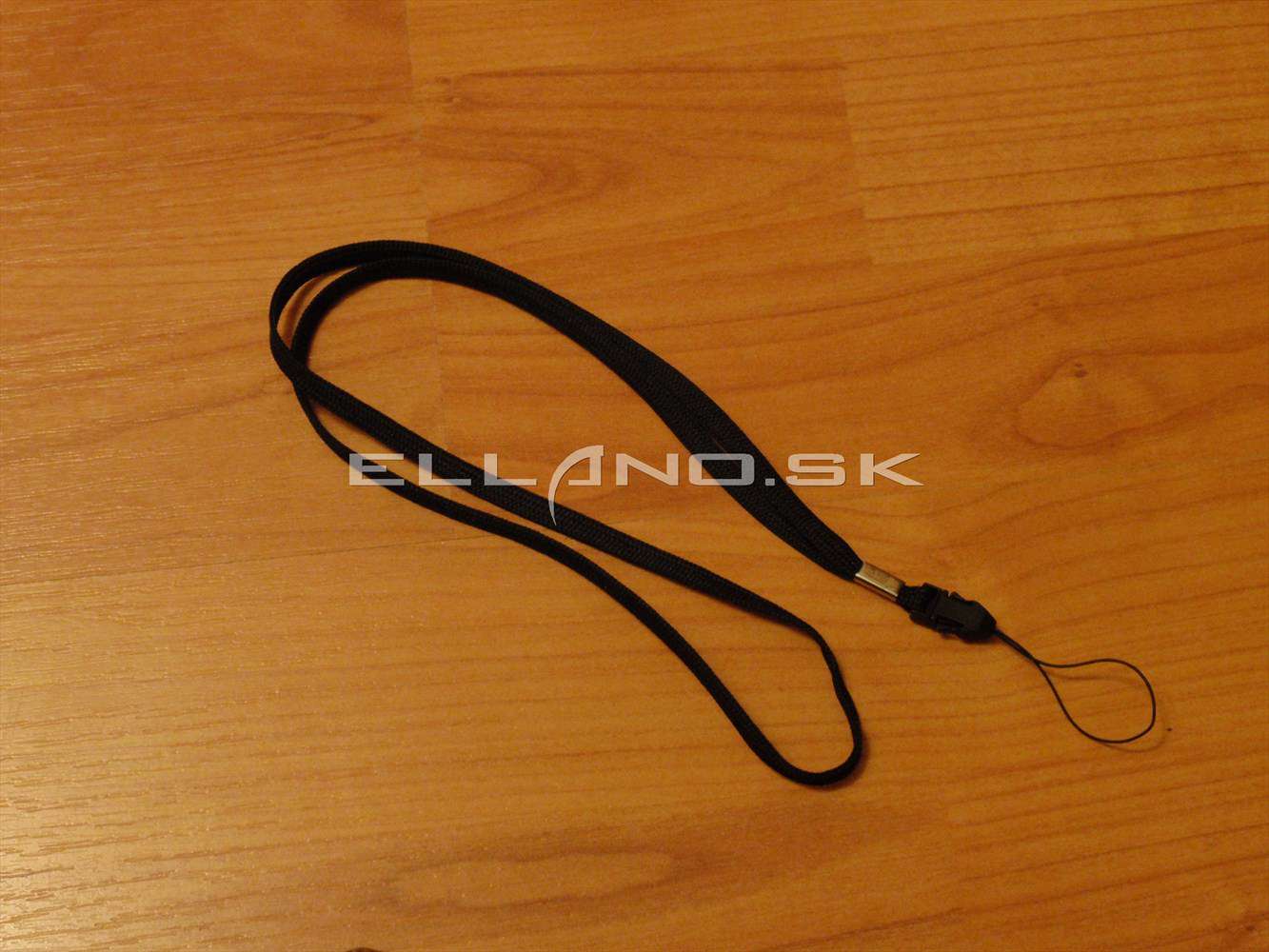

audio video kabel rka

rs232 kabel manuly

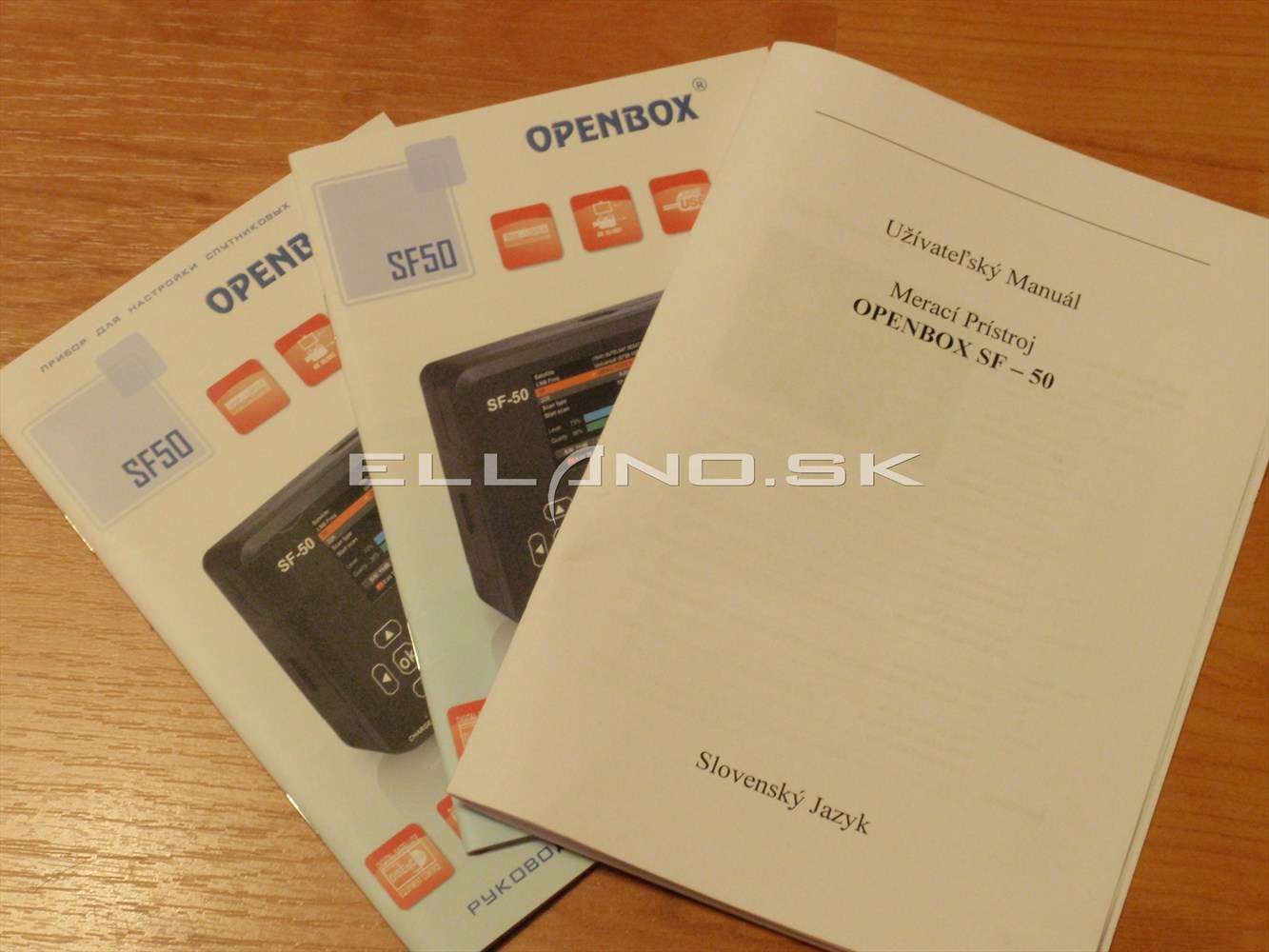

Balenie obsahuje návody v angličtine aj v slovenčine


Predstavenie prístroja

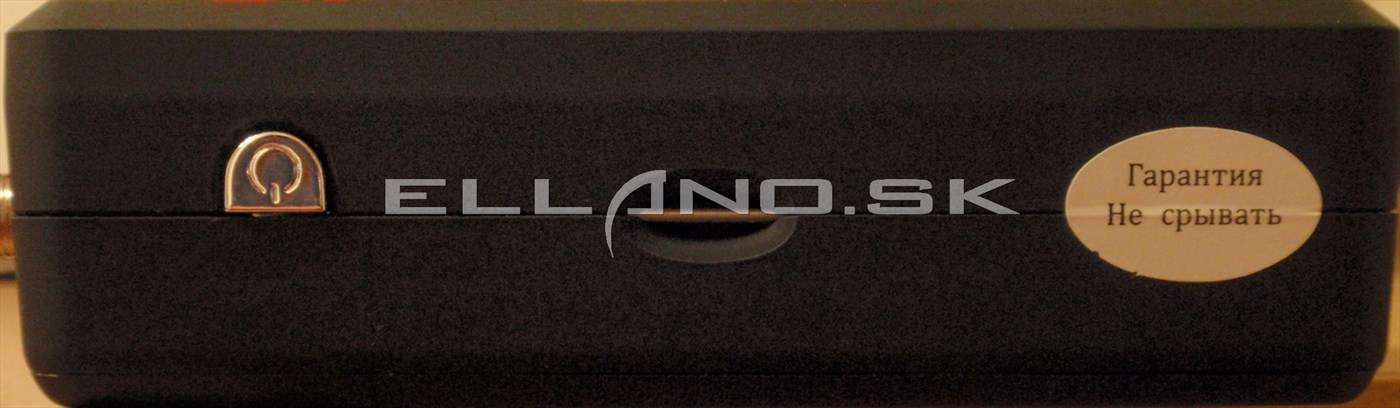

Horná strana

Merací prístroj obsahuje na hornej strane strieborné tlačidlo pre zapnutie a vypnutie prístroja

 horn pohled

Predná strana

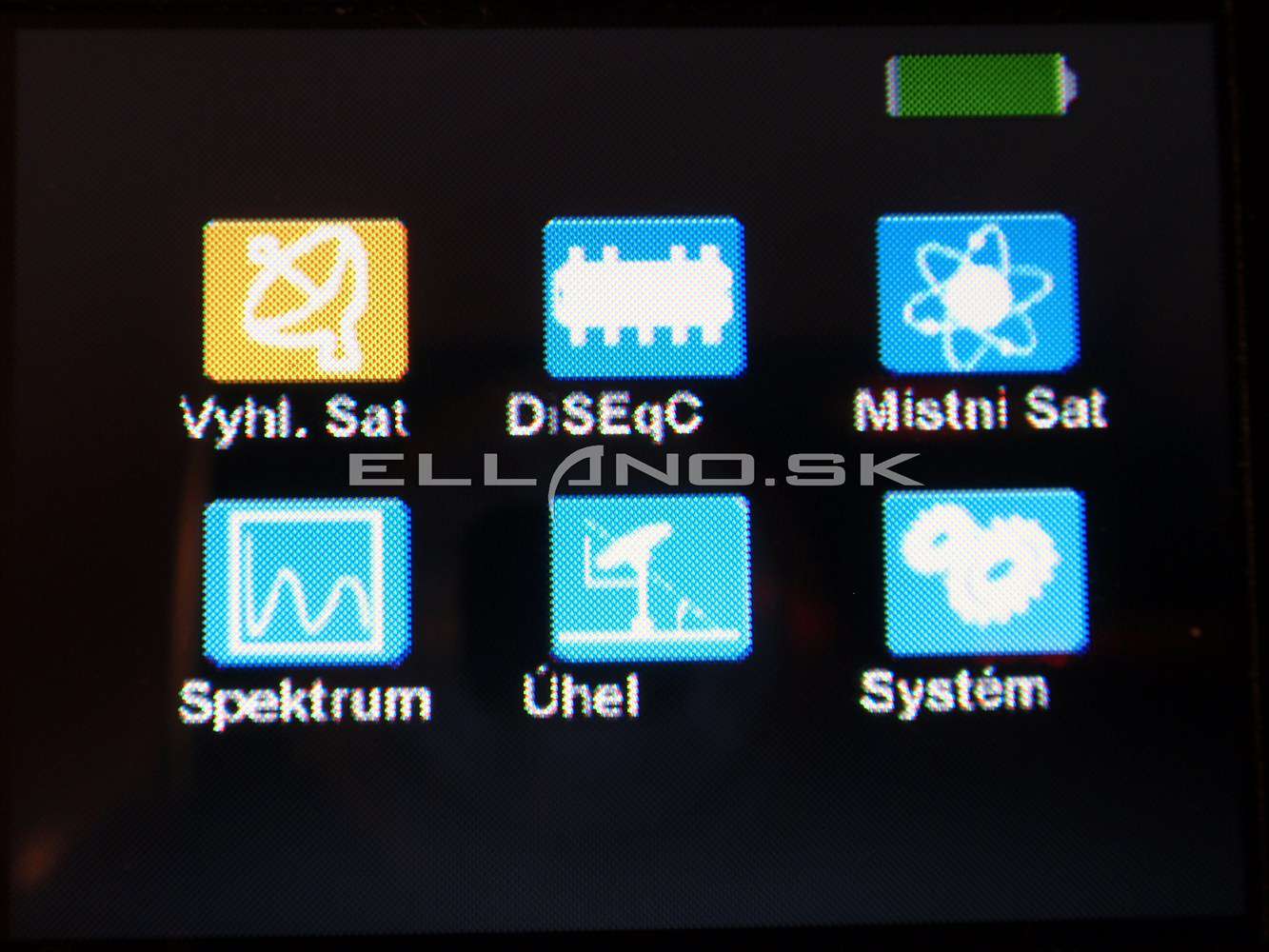

Na prednej strane obsahuje veľký grafický farebný display umiestnený do ľavého horného rohu. V ľavom hornom rohu, ak ste v menu a prístroj ide na batérie, je zobrazená indikácia nabitia batérie.

menu

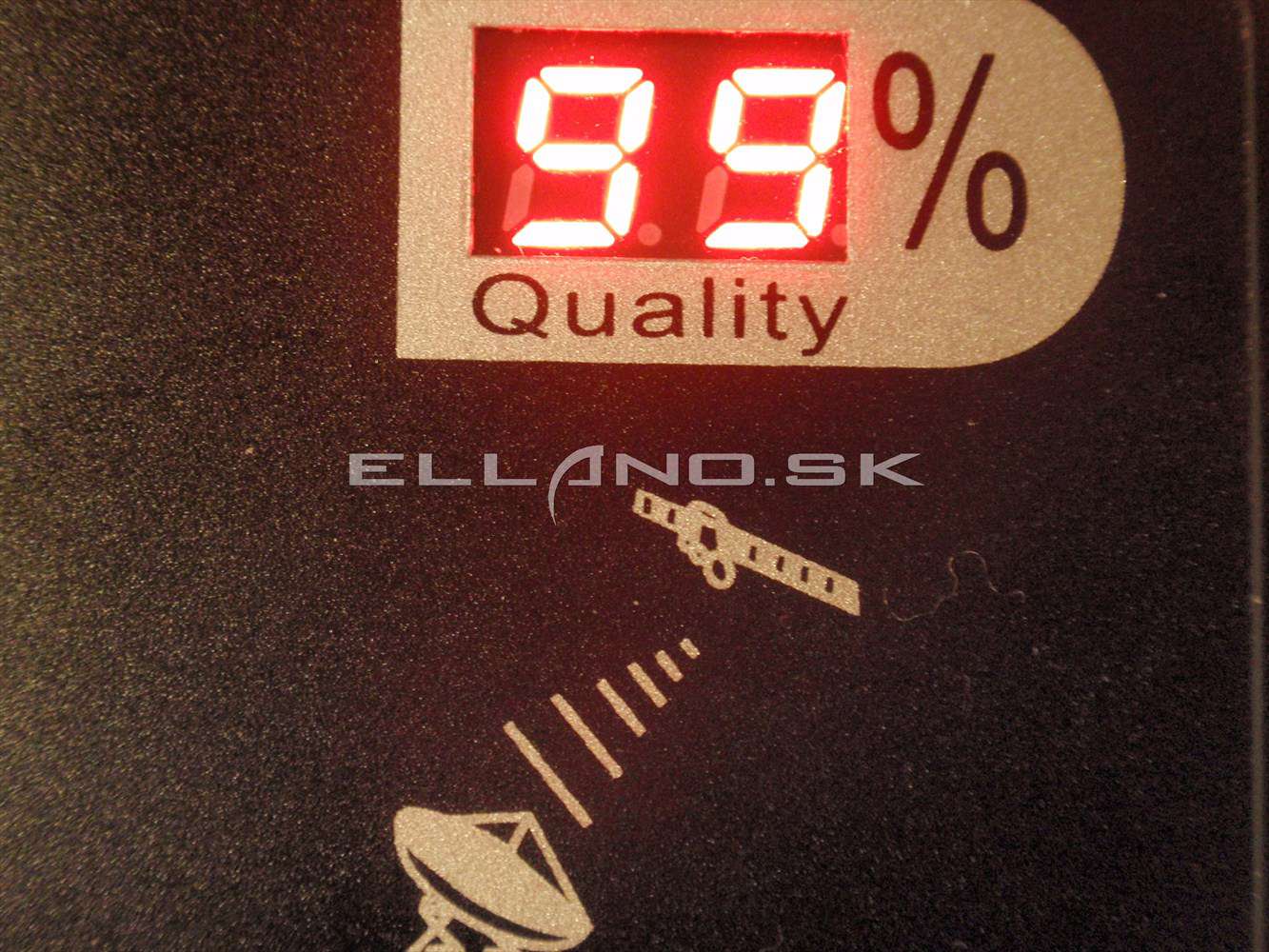

Vpravo od displaya, v pravom hornom rohu prístroja, je menší numerický display, ktorý znázorňuje kvalitu signálu práve naladené družice.

maly display

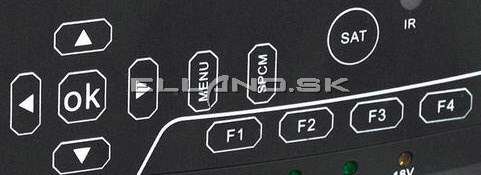

Pod týmto displajom sa nachádza sada ovládacích tlačidiel
1) Smerové šípky pre pohyb v menu (vľavo, vpravo, hore a dolu)
2) Uprostred smerových šípok je tlačidlo OK - pre potvrdenie voľby
3) Tlačidlo Menu pre vstup, alebo výstup z menu
4) Tlačidlo SPCM pre zobrazenie spektrometra
5) Tlačidlo SAT
6) Funkčné tlačidlá F1, F2, F3, F4 - používajú sa na pridanie, editáciu alebo vymazanie transpordéru

tlatka pedn strana

Pod tlačidlami sa nachádzajú kontrolky, ktoré signalizujú stav prístroja:
1) Charge status - kontrolka pre nabíjanie, pri pripojení nabíjačky (súčasť balenia) červená ledka signalizuje nabíjanie, zelená ledka signalizuje nabitý prístroj
2) Lock - ak je prístroj zapnutý a pripojený koaxiálny kábel so signálom od družice, je ledka zelenej farby, pokiaľ nie je signál od družice, alebo nie je pripojený koaxiálny kábel je ledka červenej farby
3) 22K, 13V, 18V - zelené LEDky signalizujúca napájanie LNB

ledky

V pravom dolnom rohu je umiestnený reproduktor

Bočná strana

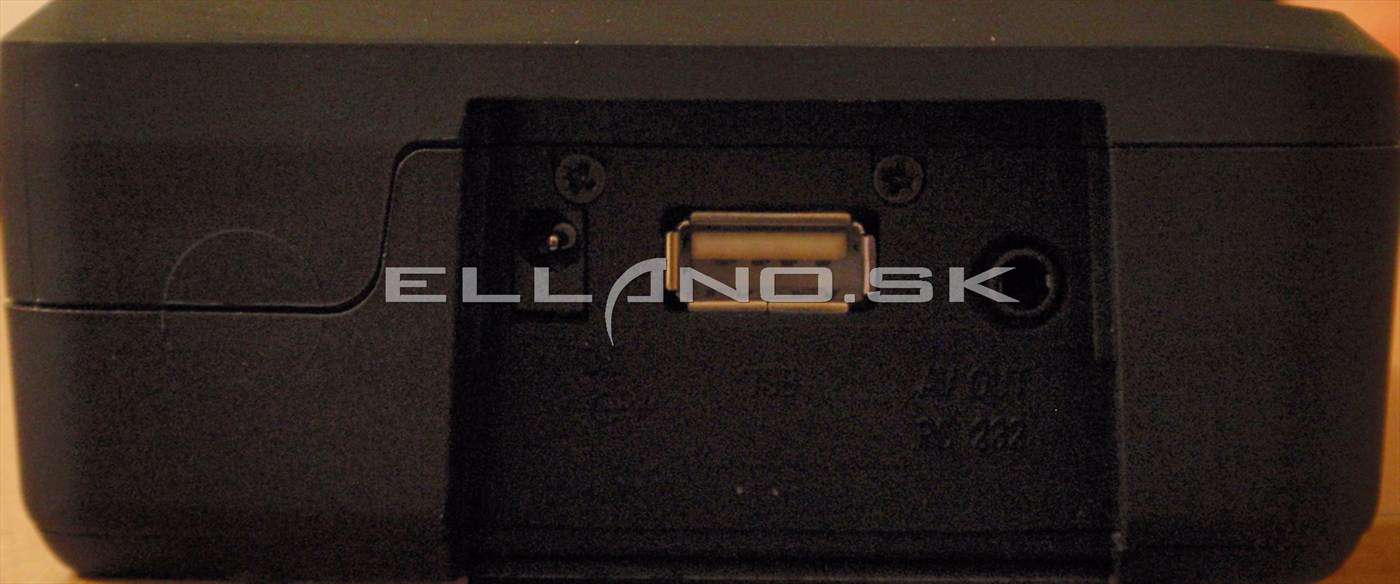

Ľavý bok prístroja
Na ľavej strane prístroja sa za šikovným krytom skrývajú 3 konektory:
1) Napájací konektor - pre pripojenie nabíjačky
2) USB konektor - pre aktualizáciu firmware pomocou USB kľúča
3) Audio video konektor/RS232 konektor - do tohto konektor sa zapája audio / video kábel (súčasť dodávky) pre výstup na TV alebo sa sem zapája RSR232 kábel pre aktualizáciu firmware pomocou počítača

 lev bok

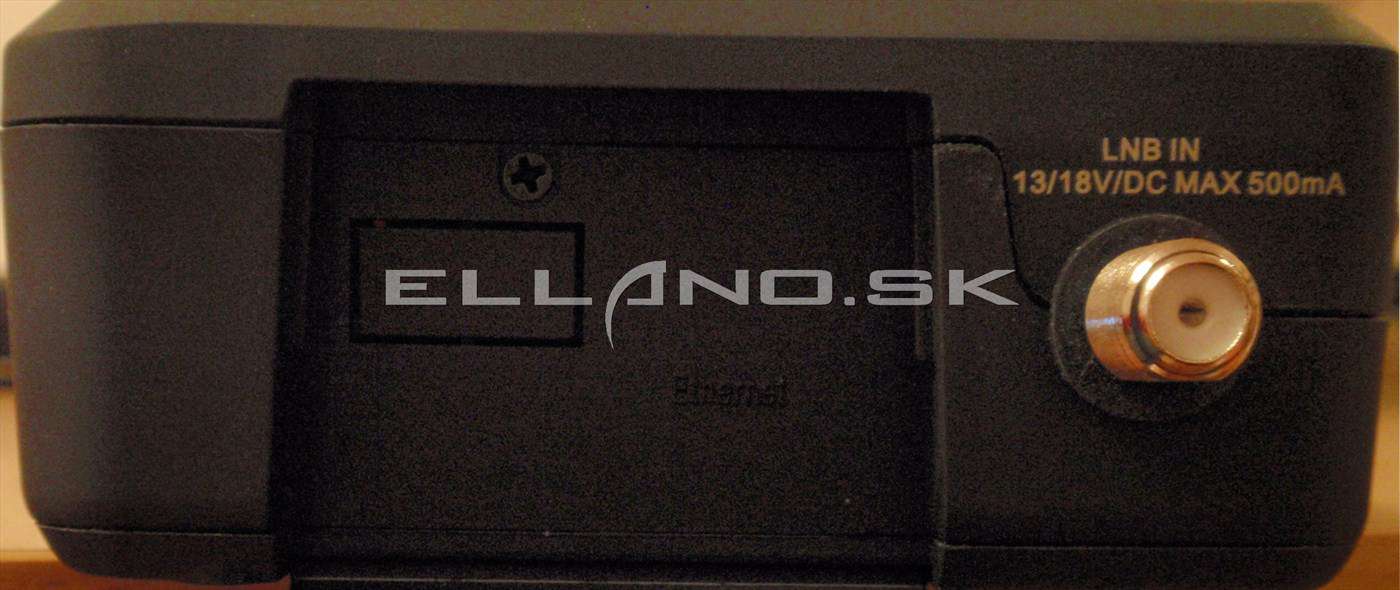

Pravý bok prístroja


Aj na pravej strane prístroja je kryt, za ktorým sa nenachádza žiadny konektor, len je tam poznačené Ethernet, teda možnosť do budúcnosti pripojenia cez RJ45 konektor.

prav bok

Zapnutie prístroja


Prístroj zapnete tak, že podržíte strieborné tlačidlo pre zapnutie prístroja, na jeho hornej strane, dlhšie ako 3 sekundy.


Menu prístroja


Základné menu je rozdelené do šiestich pod ponúk, rozdelených podľa jednotlivých tém.
1) Vyhľadanie Sat
2) Diseq
3) Miestne Sat
4) Spektrum
5) Uhol
6) Systém


Ladenie

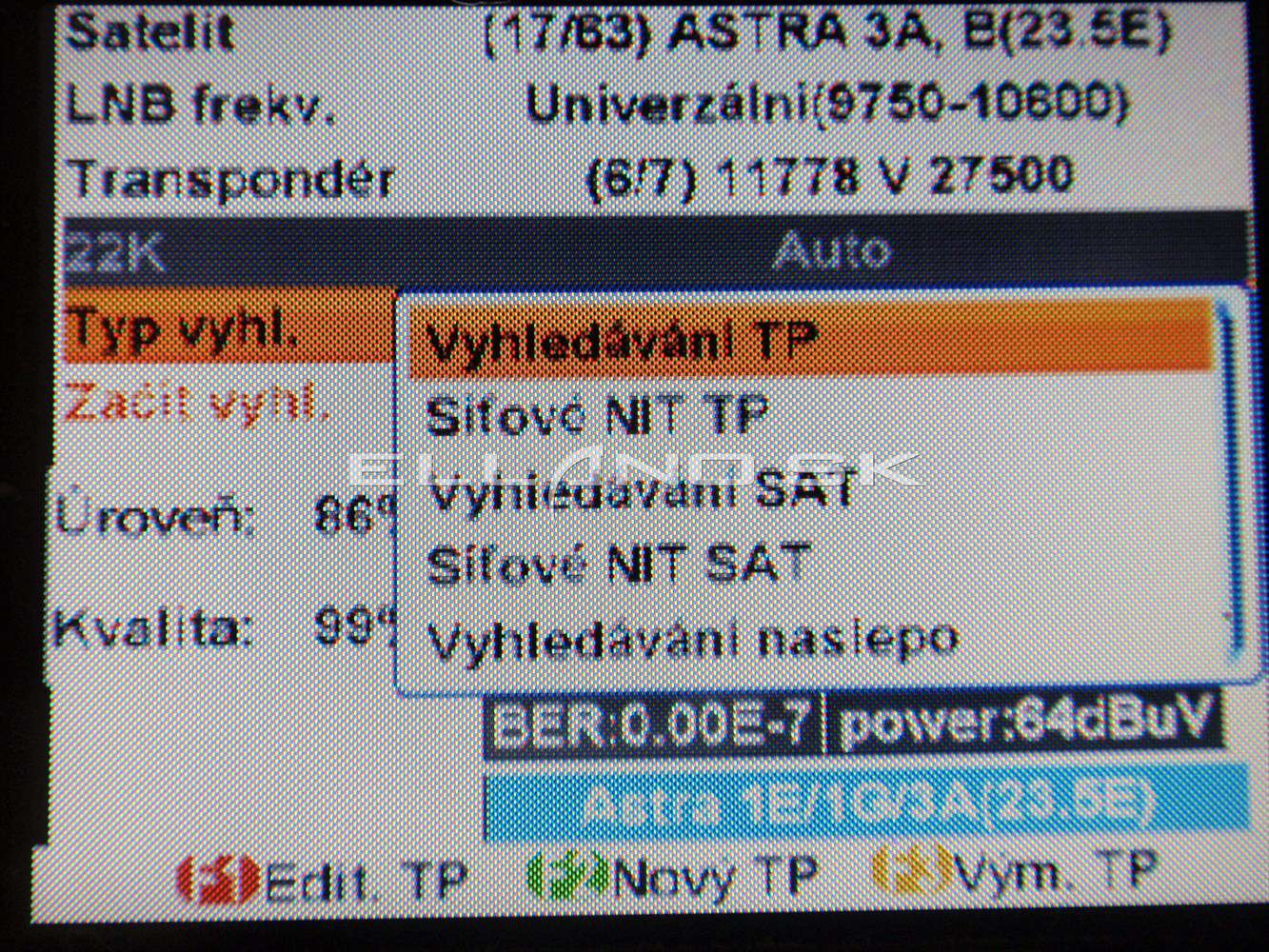

Z tejto časti menu si nastavíte, podobne ako na satelitnom prijímači informácie:
1) Výber družice
2) Frekcvenci LNB
3) Traspordér - ak nie je, tak si ho môže te zmeniť z existujúcich pomocou tlačidla F1 alebo pridať pomocou tlačidla F2, prípadne vymazanie traspordéru pomocou tlačidla F3
4) Scan type - nastavenie možností pre ladenie TV staníc (automatic, Blind, ručné ..)
5) Štart scan - začatia ladenie TV staníc
6) Level - zobrazenie úrovne satelitného signálu
7) Quality - zobrazenie kvality satelitného signálu
8) BER informácie
9) Automatické zobrazenie názvu družice


Zmena jednotlivých parametrov sa vykoná jednoducho pomocou smerových šípok a tlačidla OK.

astra 3 ladn tv stanic

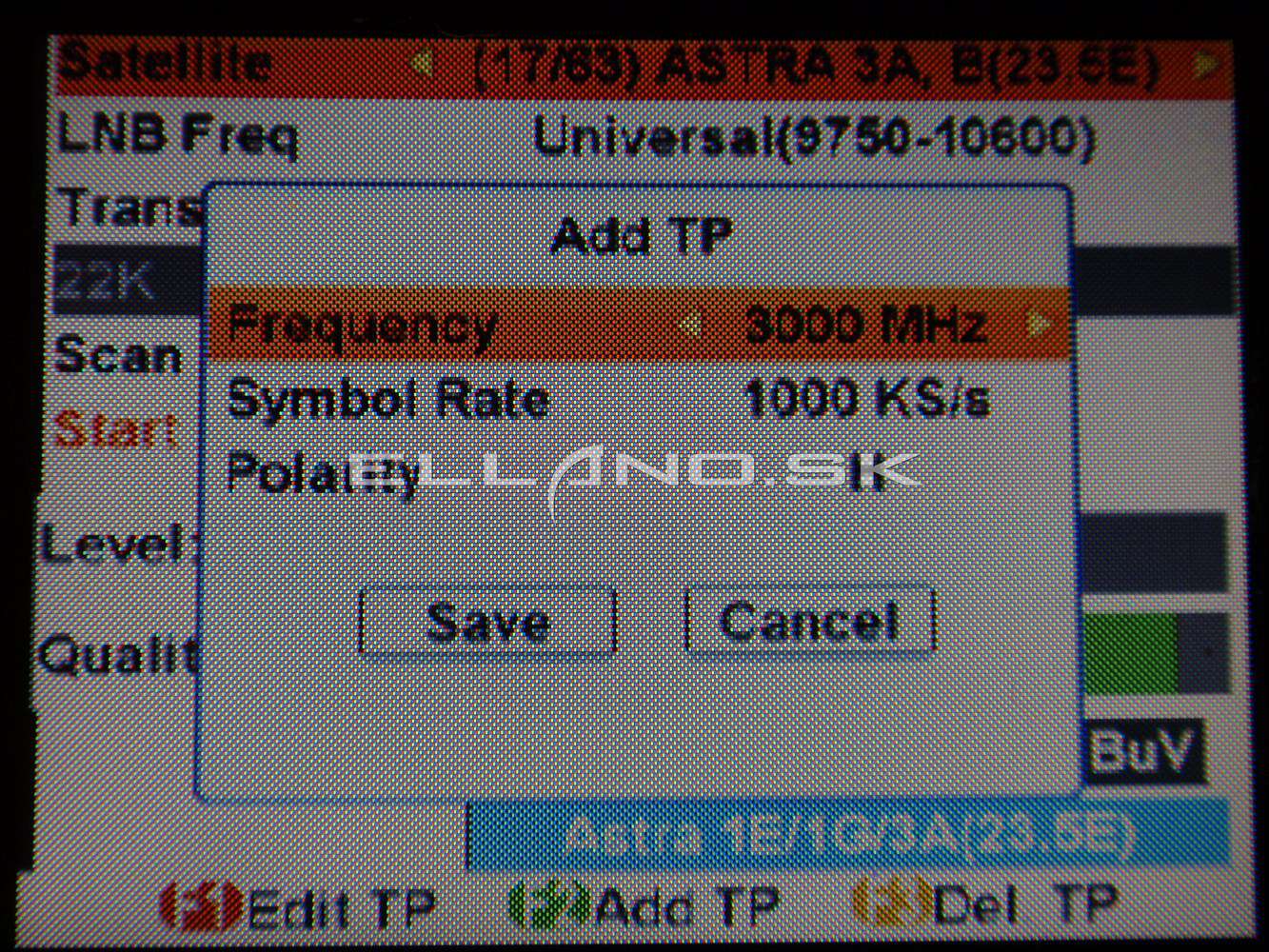

Editácia, pridanie alebo zmazanie traspordéru vykonáte pomocou tlačidiel F1, F2 alebo F3.

editace tp pdn tp

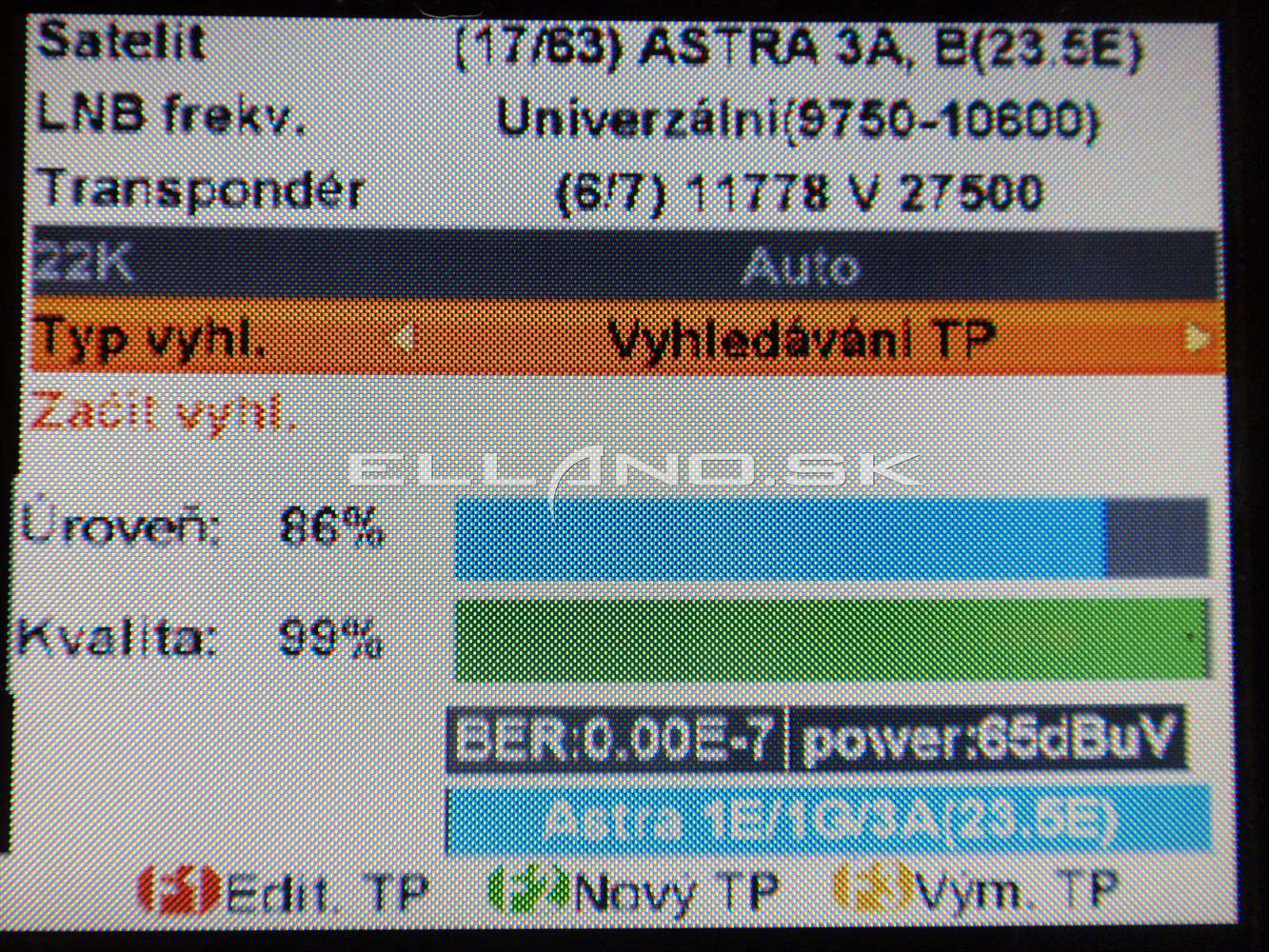

Automatická indentifikácia práve naladenej družice
Pri naladení signálu z družice, vám prístroj v spodnej časti oznámi ktorú družicu máte naladenú a to tak, že zobrazí sa jej názov.

astra 3 ladn


Hľadanie TV staníc na naladenej družici:
Ak máte naladenú družicu, prístroj podporuje vyhľadávanie TV staníc pomocou nasledujúcich metód:
1) Automatické hľadanie
2) Blind hľadanie
3) hľadanie podľa sietí (NIT)
4) Ručné vyhľadávanie

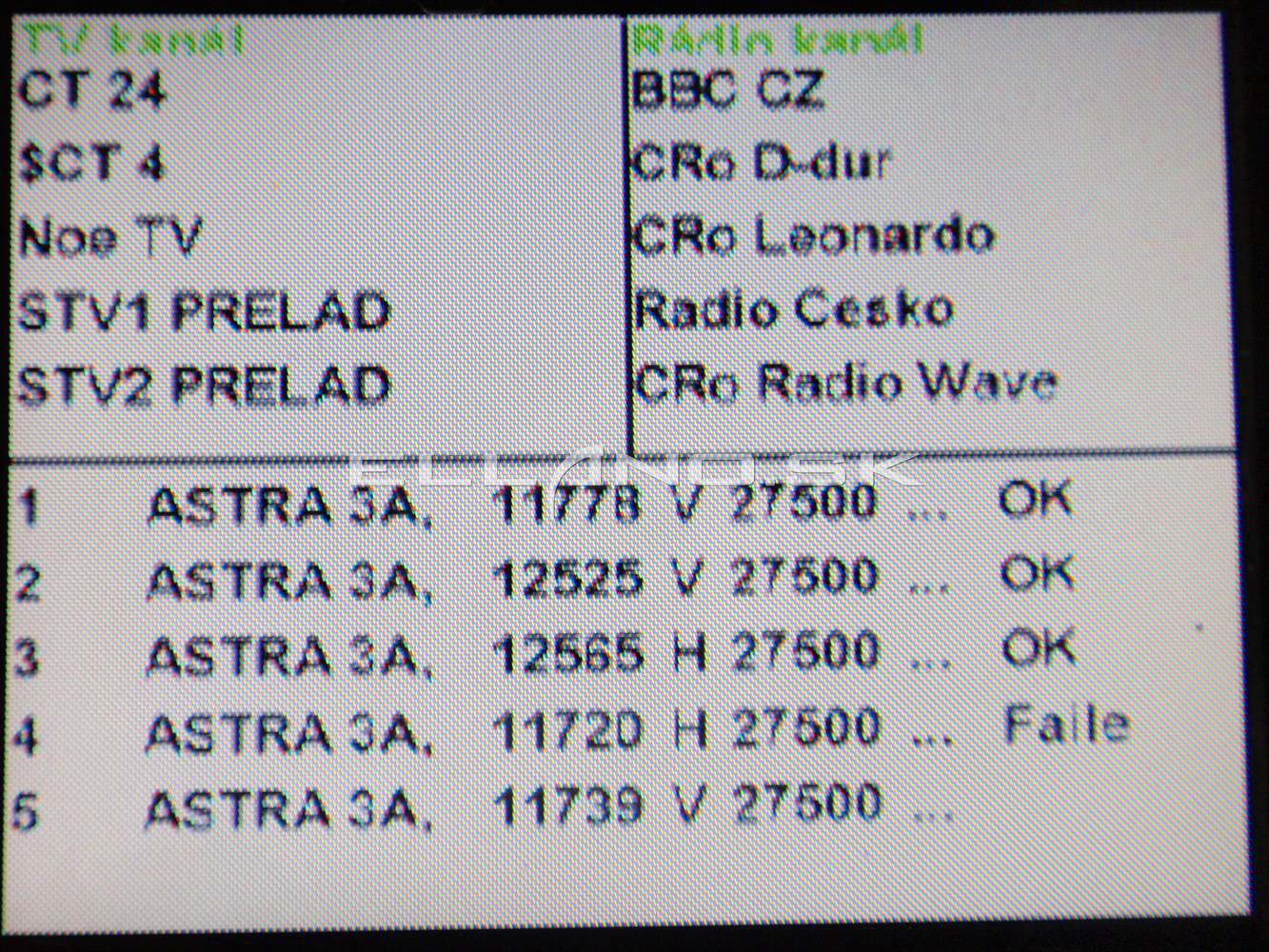

astra 3 ladn tv stanic 2 astra 3 ladn tv stanic 3


Zobrazenie naladených kanálov
Prístroj má možnosť, na veľkom grafickom displeji, zobraziť naladené nekódované kanály vrátane zvuku. Prepínanie medzi ktorými je zaistené pomocou šípky nahor alebo šípky nadol a tlačidla OK pre potvrdenie výberu (podobný princíp ako na diaľkovom ovládaní u TV.

Diseq

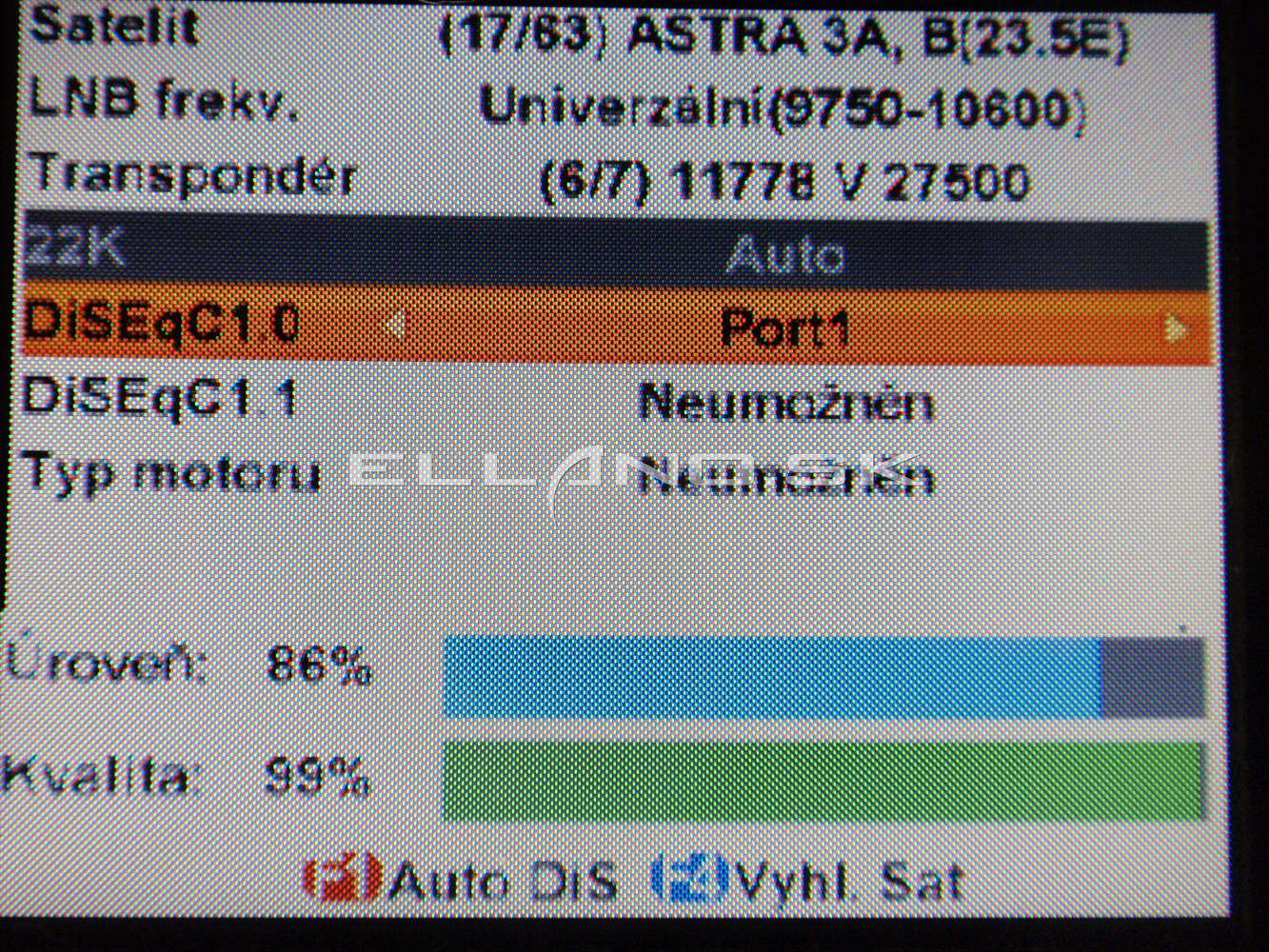

V tejto časti menu nastavíte Vaše nastavenia Diseq. Prístroj podporuje:
1) Diseqc 1.0
2) DiSEqC1.1
3) DiSEqC1.2
4) USALS
Pri testoch som netestoval USALS a Diseq 1.2, ale prístroj ich podporuje, ostatné pracovali bezchybne. Nastavenia podobne ako na satelitným prístroji pomocou smerových šípok a tlačidla OK.

diseq 1 diseq 2

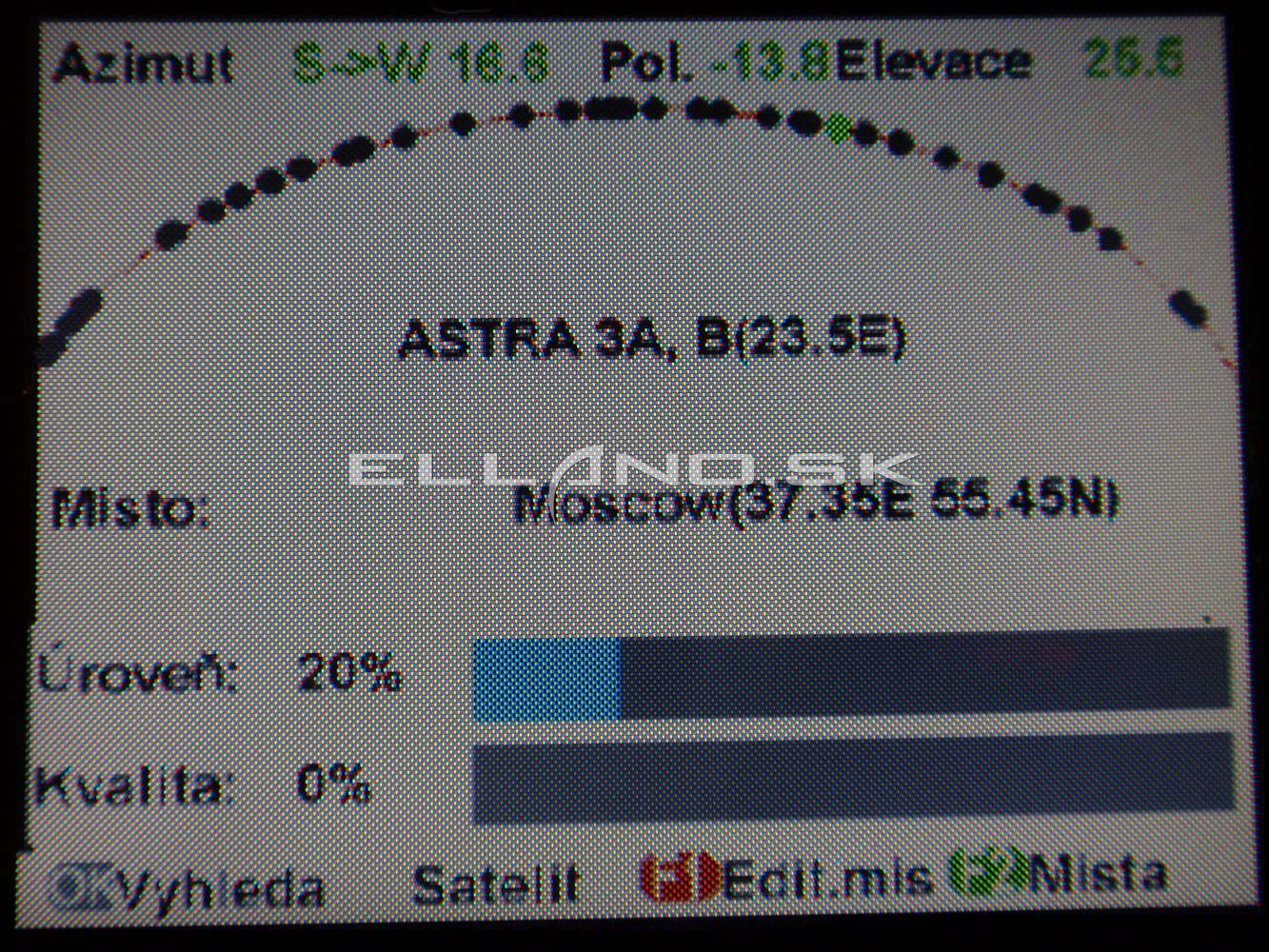

Miestny satelit
Ak si nastavíte zemepisnú dĺžku a šírku meraného miesta v nastavení systému prístroja, merací prístroj vám ukáže ako sú rozmiestnené satelity na orbitálnej dráhe v mieste, pre ktoré ste nastavili vyššie uvedené parametre. Pomocou šípky doprava alebo doľava si môžete prepínať medzi jednotlivými satelitmi.

mstn sat 1

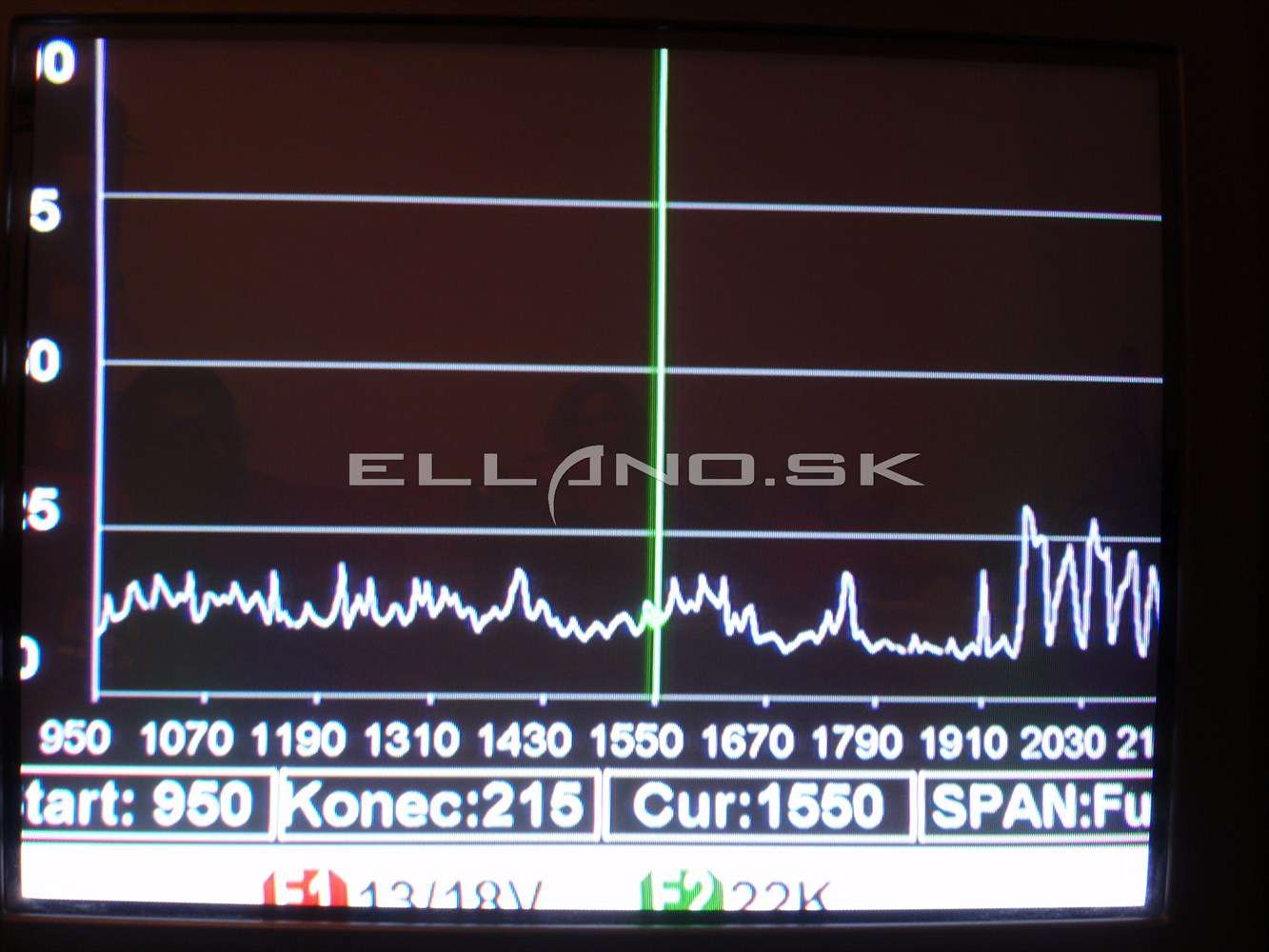

Spektrum
V tejto časti ponuky je možné zmeniť spekrum pre nastavovanú družicu.

spektrometr

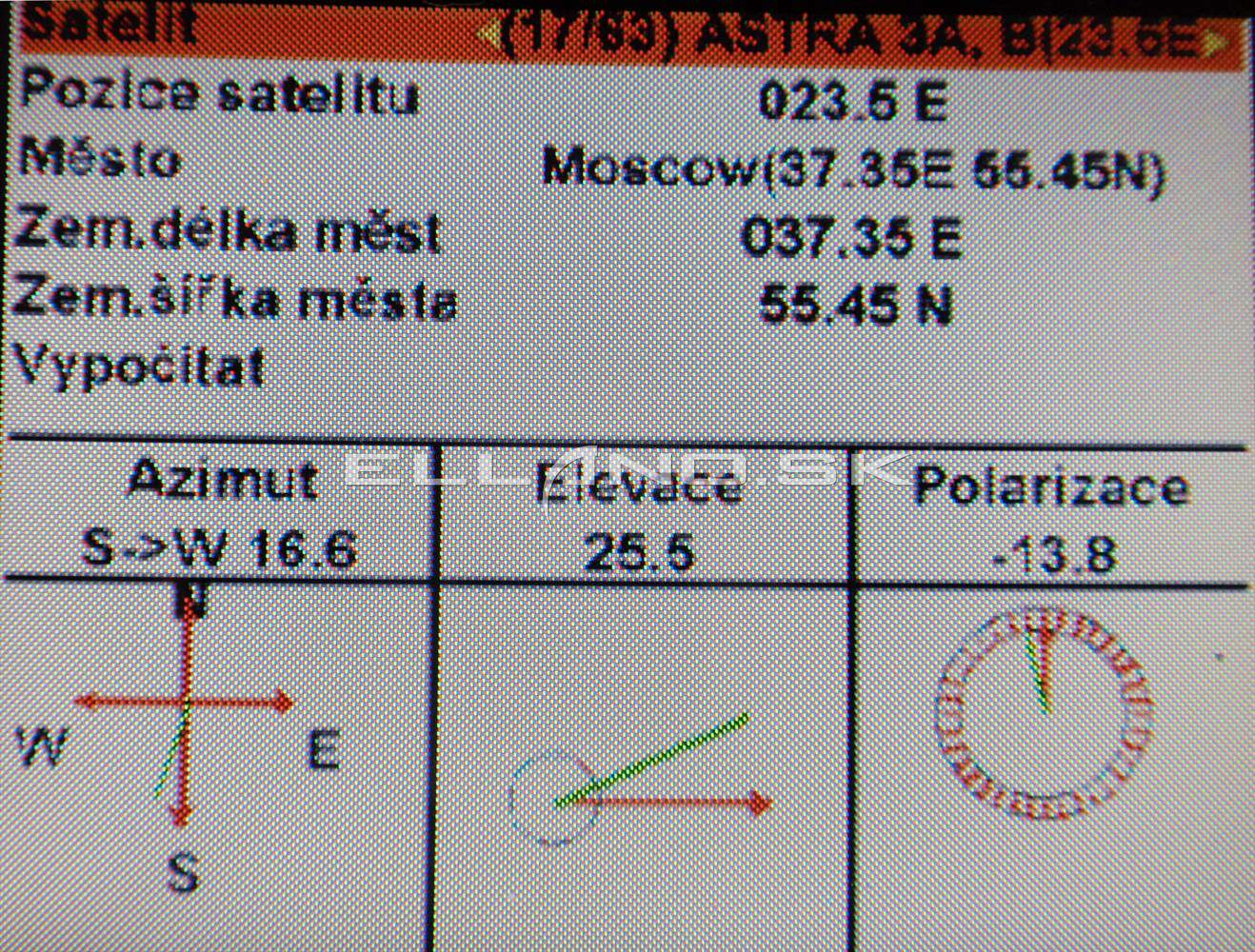

Úhol
Ak si v nastavení systému zadáte parametre meraného miesta (zemepisnú dĺžku a šírku) prístroj vám vypočíta a zobrazí (Azimut, eleváciu, úhol sklonu paraboly k zemi, a polarizáciu)

vpoet

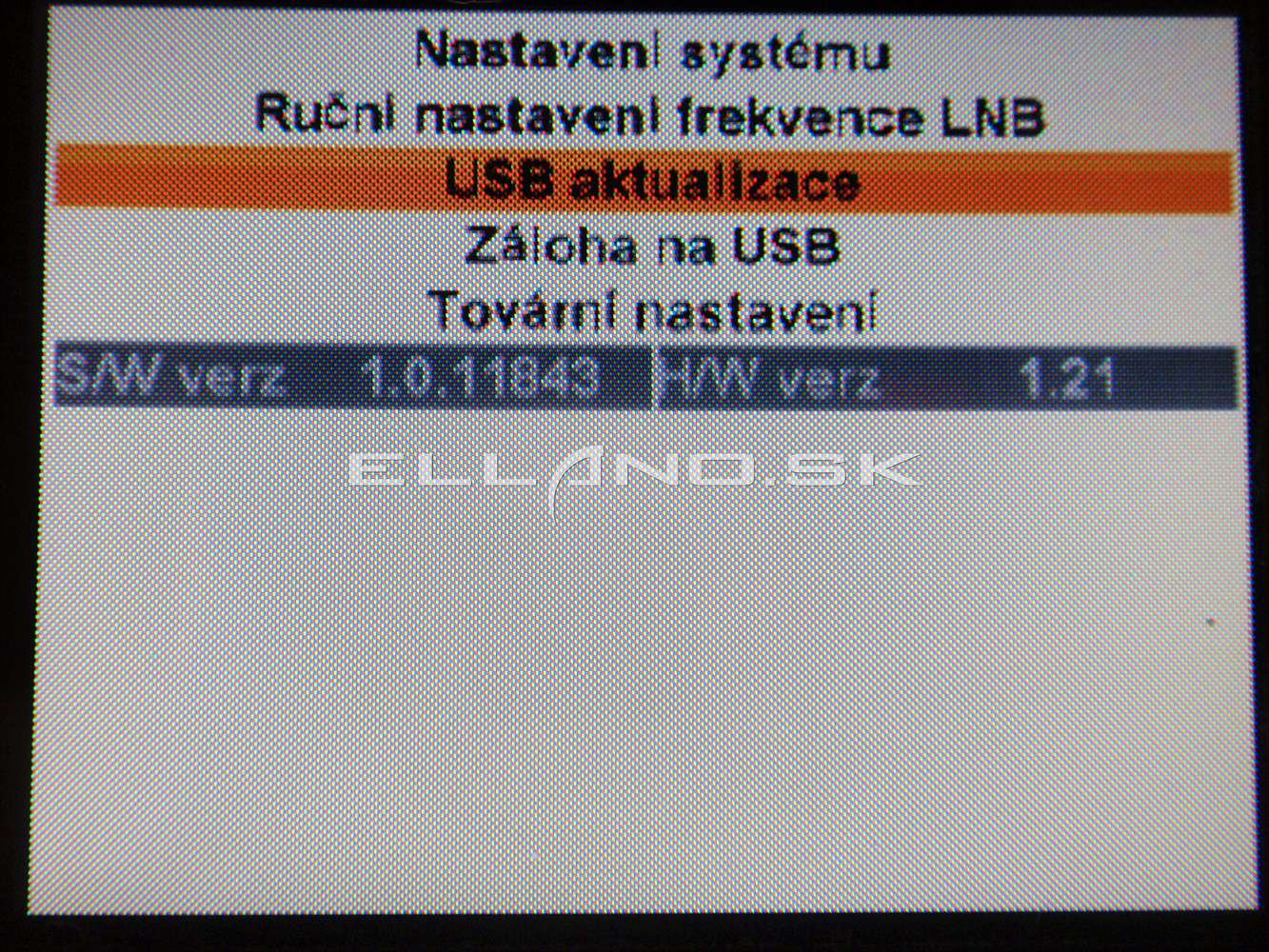

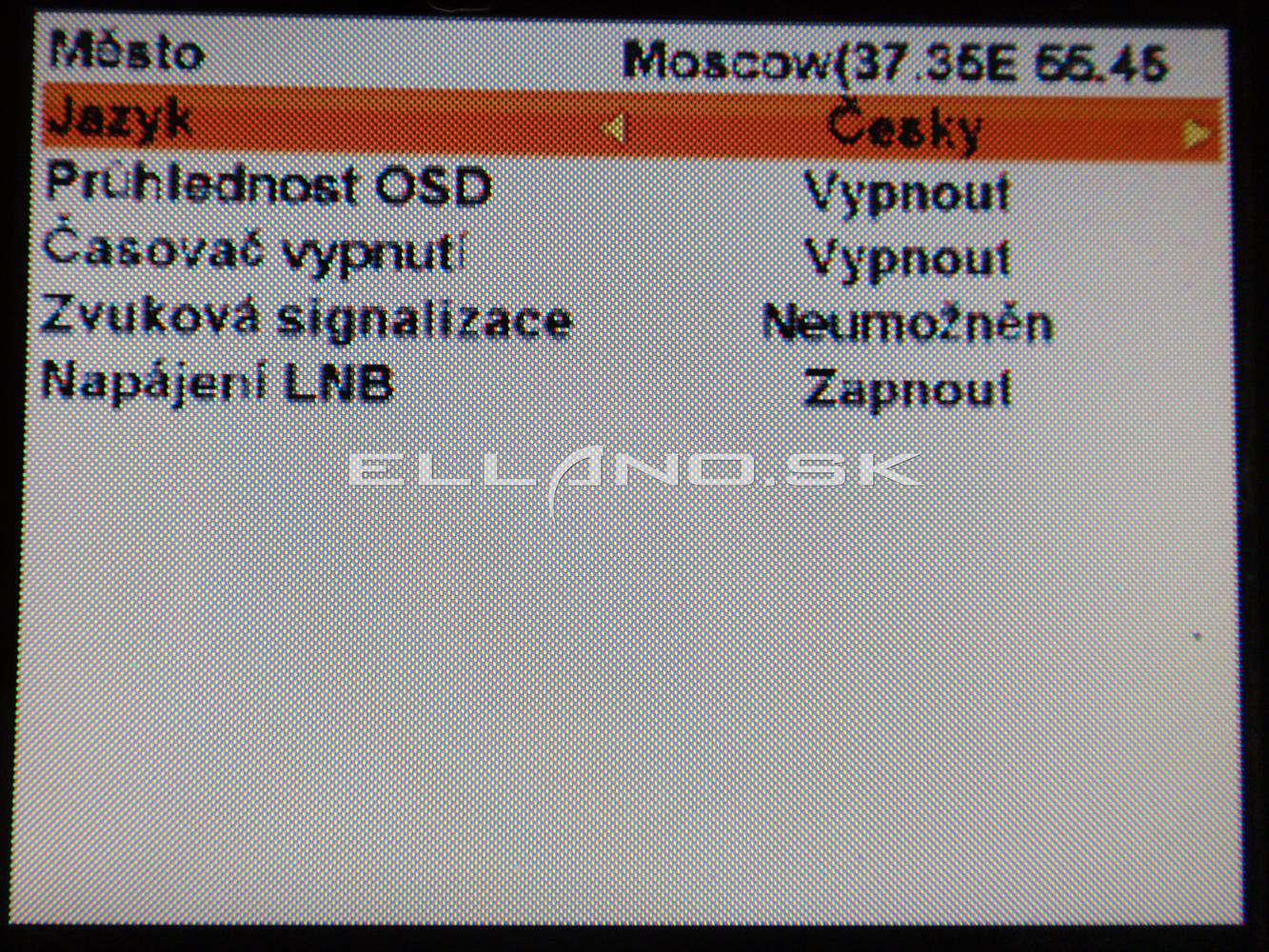

Systém


V tejto časti ponuky máte možnosť zmeniť nastavenia meracieho prístroja:


1) Nastavenie parametrov meraného miesta (zadania zemepisnej polohy pomocou zemepisnej dĺžky a šírky)
2) Ručné nastavenie frekvencie LNB
3) Aktualizácia firmware pomocou USB kľúča
4) Záloha údajov z meracieho prístroja na USB
5) Reset meracieho prístroja do továrenského nastavenia
6) Priehľadnosť ponúk (OSD)
7) Časovač automatického vypnutia prístroja
8) Zvuková signalizácia - pre správne nastavenie paraboly, ak nesledujete display a necháte sa navádzať tónom prístroja.

system 1 system 2

system 3

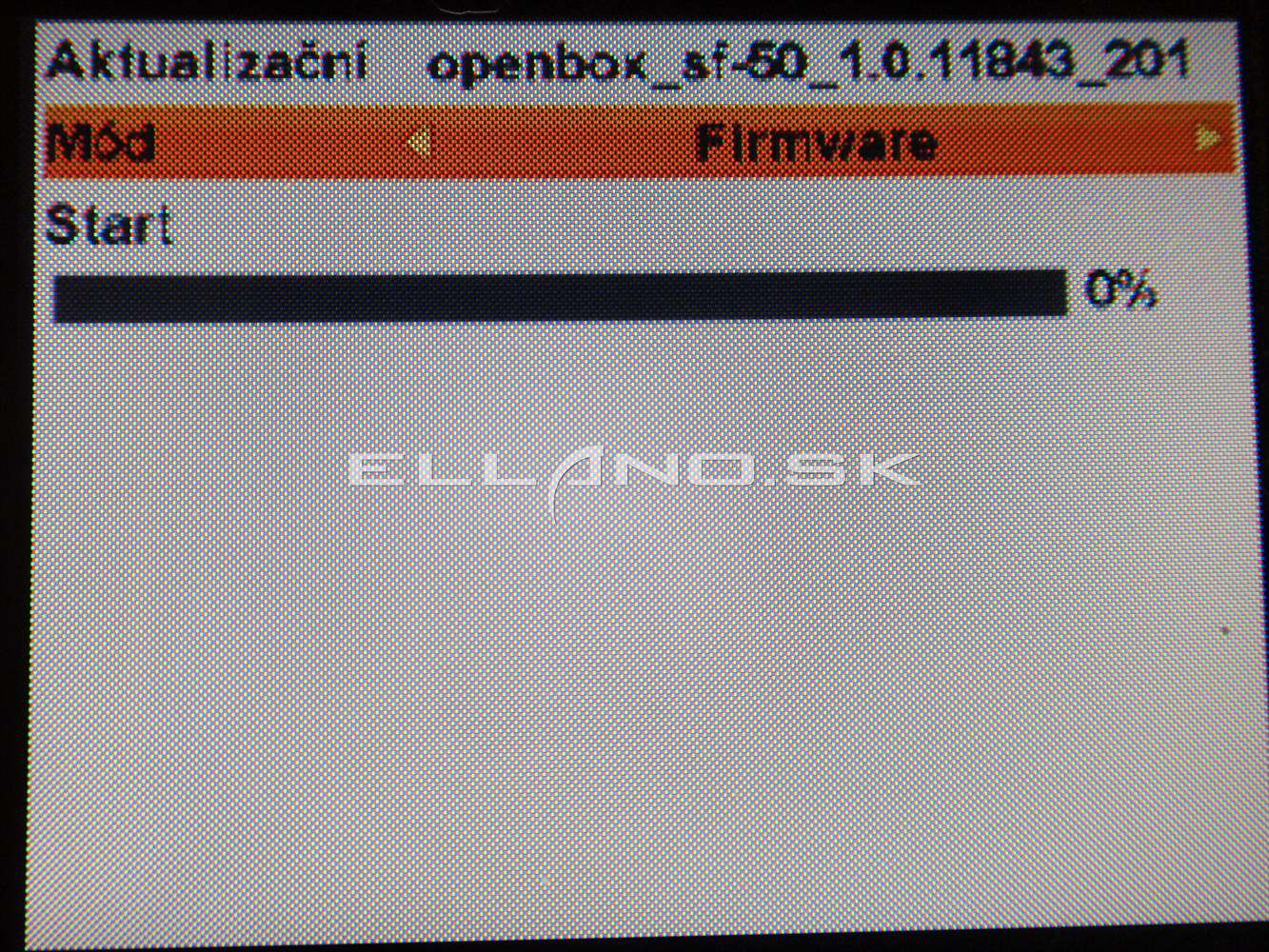

Aktualizácia firmware prístroja


Aktualizácia je možná dvoma spôsobmi:


1) Pomocou programu v počítači a pripojeného prístroja cez port RS232 a kábel, ktorý je súčasťou dodávky
2) Pomocou USB kľúča, ktorý zasuniete do USB portu v prístroji a cez menu vykonáte aktualizáciu (doba aktualizácia trvá približne 90 sekúnd). Súbor s aktualizačným súborom nájdete na stránkach výrobcu.

aktualizace firmware

Výstup do TV


Prístroj má možnosť prepojenia s TV prístrojom cez pomocou CINCH konektorov. Všetky informácie sa Vám potom zobrazujú na TV vrátane prehrávaných nekódovaných TV staníc.

vstup na tv 1 vstup na tv 2

vstup na tv 3


Jazykové vybavenie


Prístroj v poslednej verzii firmware obsahuje okrem základných jazykov (angličtina, nemčina) aj češtinu.

Výdrž na batérie


Testoval som výdrž batérií aj v pracovnom režime, teda nastavoval som parabolu, a prístroj vydržal na nabitú batériu pracovať v kuse cez 6 hodín, čo je úctyhodná výdrž na batérie.

Ladenie pomocou zvukovej signalizácie


Veľmi dobrá je i podpora hlasovej signalizácia kvality signálu, ktorú možno v menu zapnúť, alebo vypnúť. V niektorých prípadoch kedy Vám svieti slnko priamo do očí a na displayi toho veľa nevidíte, alebo vtedy keď si prístroj nemáte kam zavesiť, veľmi oceníte túto funkciu. Tónom hlasového signálu je reprezentovaná kvalita signálu satelitného, ​​veľmi dobre sa podľa nej pracuje, potom už len doladíte pomocou informácií na displayi.

Vypnutie prístroja


Prístroj vypnete tak, že podržíte strieborné tlačidlo pre zapnutie prístroja, na jeho hornej strane, dlhšie ako 3 sekundy.

Záver


Veľmi pohodlná a presná práca v teréne, najmä s bohatým príslušenstvom ako je ochranný obal prístroja, šnúrka na zavesenie prístroja, ktorú oceníte ak je parabola umiestnená vyššie a vy nemáte moc priestoru na odloženie prístroja. Na vybavenie prístroja, jeho schopnosti, výdrž na batérie, bohaté príslušenstvo v základnom balení a porovnanie s konkurentov prístrojmi, je jeho cena viac ako výborná a to do 150 €. Prístroj si môžete zakúpiť tu ....


Ďakujem firme Ellano.sk za zapožičanie prístroja k testom.

Fotografie v plnom rozlíšení nájdete v galérii pod článkom.

Firmware nájdete v našom fóre - link pod článkom.

Video ako aktualizovať FW pomocou USB nájdete pod článkom.
